光学透镜的芯取工艺（一）

1、光学透镜芯取

  以相机为开端，各种各样的光学产品里搭载着很多的镜片，这当中的多透镜镜片系统里，一般由几片透镜~十几片透镜镜片组成居多，为了满足光学性能，有必要把含透镜镜片的圆筒的中心轴和各个镜片的中心构成的轴，高水平地形成一致。因此，这里说的必要加工就是芯取，长春光学加工界称之为磨边。

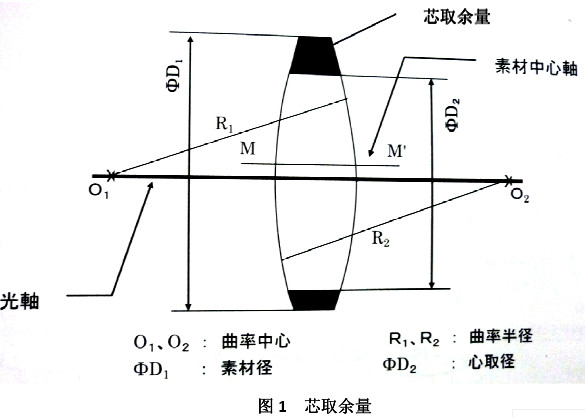

具体的指，为了让连接研磨完毕后的两面的曲率中心的线（光轴）和研削镜片周边的机械（芯取机）的回转轴重合（芯取），对所定的形状尺寸的周边进行研削的作业（参照 图1）。

芯取后，对于透镜镜片的光轴外径中心轴重合，研削面变成组立时的基准面，根据这个基准面，在镜框里安装的情况下，各个镜片的光轴一致，实现作为镜片系统的共轴性。因此，对镜片周边加工的误差会成为镜片系统致命的缺陷，所以芯取是重要工程中的一项。

 1.1光学透镜偏芯的定义和表示方法

实际上，对镜片芯取的情况下，根据各种原因，光轴有可能偏离外形中心轴，这个量成为偏芯，定义为相对于一边的面，另一边面的倾斜角度（面偏差角）。

图2是用几何学表示的偏芯，表示以第1面为基准面，第2面的摆动，是以镜片外形中心轴和光轴的交点作为基准面的曲率中心（R1）所做的图。由图可知一般用到的量，即，作为镜片偏芯处理，可知偏肉量，面偏差角，光轴偏差角，芯偏振量，外径偏振量等等。

1.2 光学透镜芯取的方法

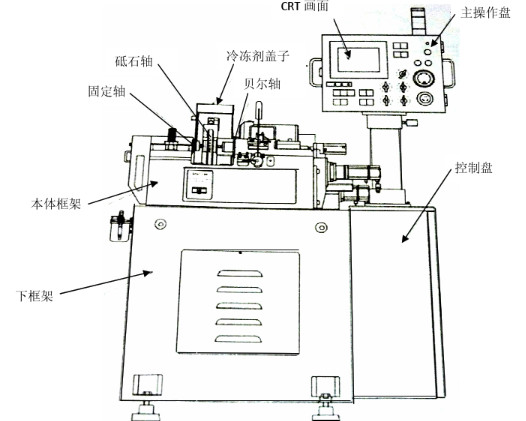

芯取是把镜片的心取出来，以及对周边进行研削加工，研削方法是无论芯取方法如何，都用图3表示构成装置进行。透镜芯取的方法考虑必要的精度以及作业效率，大致能做到机械性地取出中心的方法和光学性地取出中心的方法。

1、光学透镜芯取

  以相机为开端，各种各样的光学产品里搭载着很多的镜片，这当中的多透镜镜片系统里，一般由几片透镜~十几片透镜镜片组成居多，为了满足光学性能，有必要把含透镜镜片的圆筒的中心轴和各个镜片的中心构成的轴，高水平地形成一致。因此，这里说的必要加工就是芯取，长春光学加工界称之为磨边。

具体的指，为了让连接研磨完毕后的两面的曲率中心的线（光轴）和研削镜片周边的机械（芯取机）的回转轴重合（芯取），对所定的形状尺寸的周边进行研削的作业（参照 图1）。

芯取后，对于透镜镜片的光轴外径中心轴重合，研削面变成组立时的基准面，根据这个基准面，在镜框里安装的情况下，各个镜片的光轴一致，实现作为镜片系统的共轴性。因此，对镜片周边加工的误差会成为镜片系统致命的缺陷，所以芯取是重要工程中的一项。

 1.1光学透镜偏芯的定义和表示方法

实际上，对镜片芯取的情况下，根据各种原因，光轴有可能偏离外形中心轴，这个量成为偏芯，定义为相对于一边的面，另一边面的倾斜角度（面偏差角）。

图2是用几何学表示的偏芯，表示以第1面为基准面，第2面的摆动，是以镜片外形中心轴和光轴的交点作为基准面的曲率中心（R1）所做的图。由图可知一般用到的量，即，作为镜片偏芯处理，可知偏肉量，面偏差角，光轴偏差角，芯偏振量，外径偏振量等等。

1.2 光学透镜芯取的方法

芯取是把镜片的心取出来，以及对周边进行研削加工，研削方法是无论芯取方法如何，都用图3表示构成装置进行。透镜芯取的方法考虑必要的精度以及作业效率，大致能做到机械性地取出中心的方法和光学性地取出中心的方法。
