光学透镜的芯取工艺（二）

(A) 夹具式

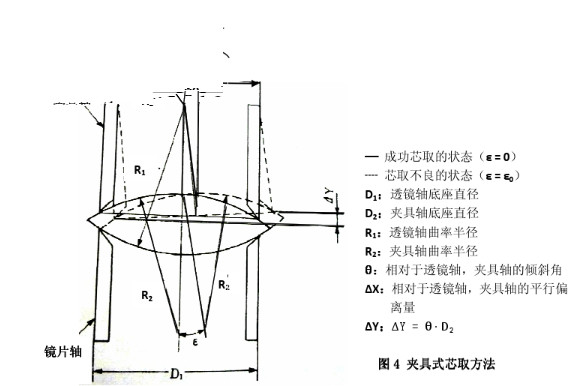

从光学透镜在夹具式下保持的状态（参考图4）可以知道，本方式是把光学透镜从两侧用底座夹住，让两面的底座紧贴的同时，与底座接触部分的光学透镜厚度经过一周变成相等，利用光轴与底座回转轴（机械轴）一致的原理进行芯取的作业。根据这种方式，芯取精度

能用一下方式表现，根据工作轴和夹具轴的回转精度以及两轴的重合精度决定。

这样，贝尔夹具方式是机械性地芯取，所以不需要实际经验技能的同时，芯取时间也很短。所以对加工成本方面有利，拥有使芯取作业自动化变容易的特征。
