光学偏振相机的原理

光学偏振相机的原理

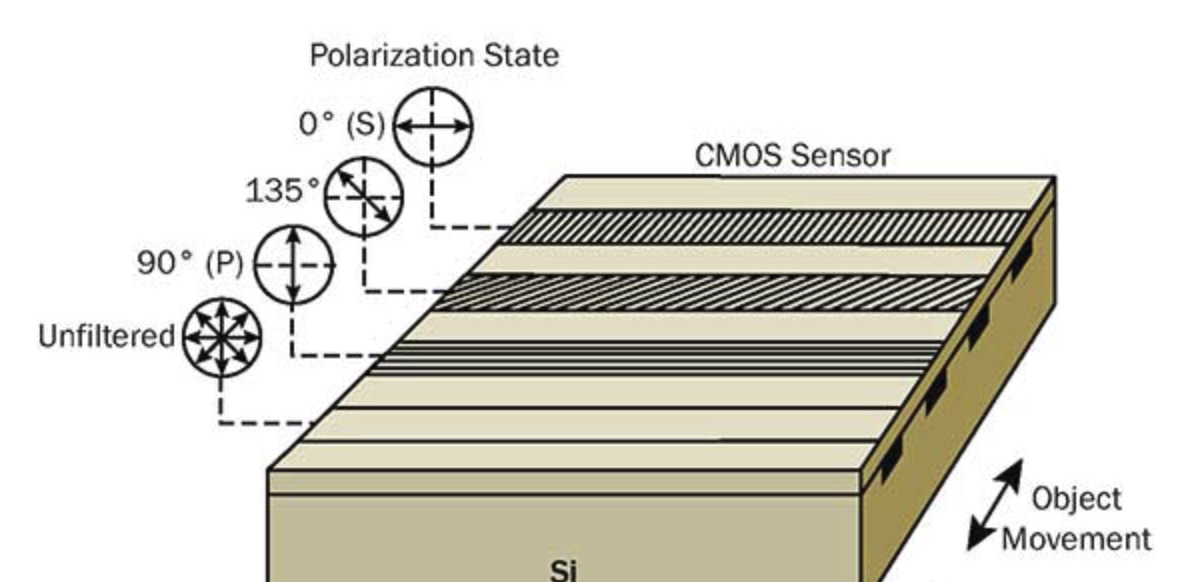

偏振相机原理图是传感器结构。将纳米线微偏振器滤光片置于硅(Si)上，在前三个线阵上分别定义0°(S)、135°和90°(P)偏振态。第四个数组是一个未经过滤的通道，它记录传统的未经过滤的图像。

 一个可用的偏振相机(图1)包含一个具有四线架构的CMOS传感器。由纳米线组成的微偏振器阵列被放置在硅上，纳米线的螺距为140 nm，宽度为70 nm，而在前三个线性阵列上，偏振滤光片的取向分别为0°、135°和90°。过滤光的强度由底层的阵列记录。第四个通道是一个未经滤波的阵列，它捕获的总强度相当于一幅传统图像，而有源阵列之间的间隙减少了空间串扰。
